この記事では、バーニア高さゲージが何であるかを学びますそれは最小数、図、命名法、
バーニア高さゲージとその部品
バーニア高さゲージには、バーニアキャリパーがあり、特別なベースブロック、測定ジョー、およびその他のアタッチメントが装備されて
顎アセンブリの滑走に加えて取り外し可能なクランプを運ぶために、準備は提供される。 測定の顎の上部および下の表面は基盤に平行表面上のまたはの下の測定に使用することができるようにである。
それは部品の点検で主に使用され、測定の顎の代わりに筆記する付属品が付いているレイアウトの仕事は、これ表面の上のある特定の間隔としてラインを筆記するのに使用することができます。
ダイヤルの徴候はまた有用な測定をするためのクランプで付けることができる。 すべての上記の測定のために、表面の版の使用は非常に必要である。
も読む:
- ノギス:部品、タイプ、働き主義、最少の計算
- Micrometreねじゲージおよびタイプ
部品の指定、命名法および記述
ノギスの高さのゲージを指定することで3つの主:
- 測定の範囲の明確な指定。
- 希望するスケールの種類。
- 希望するバーニアの種類に関する特定の要件。
一般に、高さのゲージのすべての部品は良質の鋼鉄かステンレス鋼から成っています。 製作中。
- すべての高さのゲージのためのブランクは可能な冷間加工に起因する圧力を取除くために適切に熱扱われる。
- 基盤の下側、測定の顎および筆記者の表面は良質の鋼鉄のための約700HVか58RHCおよびステンレス鋼のための650までhvか56RHCに堅くなる。

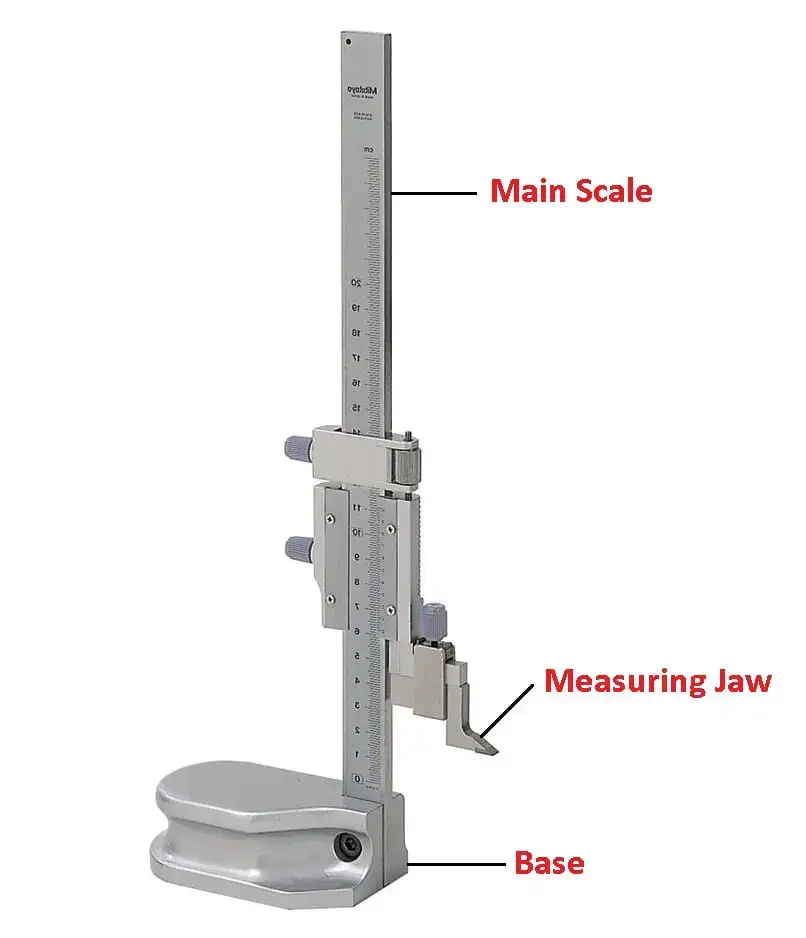

高さのゲージのさまざまな部品そして命名法は次与えられる図で示されています:
高さゲージの最小カウント:
最小カウントは、メインスケールの最小読み取り値とバーニアスケールの最小読み取り値の差です。
一般的でシンプルな機械式バーニア高さゲージは、2 0.02mmの最小カウントを持っています。
バーニア高さゲージの部分：
バーニア高さゲージの主な部分は次のとおりです:
- ベース
- ビーム
- 測定顎とスクライバー
- 卒業
- スライダー
ベース
ベースは、ゲージの剛性と安定性を確保するために高い比率に作られています。 基盤の下側は少なくとも7mmの幅の外の端の円形の表面を残して取り除かれ、外で受け取られた部分を接続するために空隙は表面を渡って提供さ それは考慮される表面の総スパンに測定されるように0.005mmの正確さに包まれる。
ビーム
使用中の剛性を確保するために、断面を選択します。 剛性は、スクライバの作業面の投影の0.005mm/10mm以上のベースと顎の平行度に変化がないように、測定顎が最高位置にあるときにスクライバの先端に1kgの上向きの力が加わるようなものでなければならない。
ガイドエッジは、それぞれ250、500、750、1000mmの範囲を測定するために、0.02、0.04、0.06、0.08mmの公差内で完全に平らでなければなりません。
フェースも0.04、0.06、0.10、0の許容範囲内で平らにする必要があります。それぞれ250、500、700、1000mmのバーニアの高さのための12mm。 これらの面は、0.04mm/100mm以内のベースに正方形でなければなりません。
測定ジョーとスクライバー
ビームの端からの測定ジョーの投影は、ビームからのベースの投影
スライダーの任意の位置については、測定ジョーの上下の測定面は0.008mm以内で平らでベースと平行でなければなりません。
顎を超えるスクライバーの投影 高さのゲージはスクライバが基盤と同一平面上にあるとき、バーニアがゼロ位置にあるように置かれるビームのオフセットのスクライバそしてスケールを
目盛り
目盛りとバーニアのすべての目盛りは明確に刻まれ、目盛りとバーニアの両方の目盛りの厚さは同一であり、0.05mmから0.1mmの間にある必要があります。
目盛りとバーニアの目盛りとの垂直距離は鈍い仕上げをし、卒業線が黒くなる必要があります。 拡大レンズは読書を取るために促進するために提供される。
スライダー
それはbemaの完全な働き長さに沿ってよい滑走適合があるべきです。 適切な付属品は最終的な調節がなされた後スライダーがビームに効果的に締め金で止めることができるように合うスライダーおよび適したクランプの精密な調節を与えるために含まれている。
高さゲージを使用する際の注意事項
必ず取るべき最も重要な注意事項は次のとおりです:
- バーニアの高さゲージを使用しない場合は、そのケースに保管する必要があります。
- 長い高さのゲージでは、手からの暖かさによる加熱を避けるために、注意が必要です。
- 測定顎の湧出は常に避けるべきである。
バーニア高さゲージの精度テスト
バーニア高さゲージの精度をテストするには、以下の条件を採用する必要があります:
- 20°Cの標準的な参照の温度は部屋でテストが行なわれているところはどこでも、維持されます。
- 高さゲージを精密表面板に載置することにより、様々な試験が行われています。
- 顎の端から25mmの距離で、試験測定が行われます。
- 標準ゲージはテストの目的のために使用されます。
- 高さのゲージの測定範囲内のあらゆる部分の間違いは250mmの高さのゲージのための±0.02mm、250mmの上ののためのI0.04mmおよび750mmまで、大きいのためのi0.05mm750mm以上を超過するべきではないです。
バーニア高さゲージの主なテストは、真直度、直角度、梁の作業面の平行度、測定ジョーとスクライバーであり、スケール読み取りの精度は以下の方法で行われます。
- 作業面の硬さ
- ベースの平坦度
- ビームの剛性
- ビームの平坦度と直角度
- 作業面の平坦度
- 測定顎とスクライバーのベースとの平行度
- 卒業の厚さ
- 正確さ
バーニア高さゲージの誤差
次のスケッチはバーニア高さゲージの一般的な誤差を示しています。
- ウォブリング
- 不安定
- セットアップエラーの倍率
- 機器エラーの倍率。
高さのゲージ利点および不利な点
- バーニアの高さのゲージを使用する主な利点は次のとおりである:1組の顎が内部測定を定めるのに使用することができるが、別のセットが外的な測定を測定するのに使用することができる。 それは使用するのが最も簡単で最速であり、また非常に安価です。
- 小さな物体だけを測定するために使用することができます。 バーニアの高さのゲージの読書はオペレータの能力に大きく依存して、正確さはバーニアのスケールによって限られる。
バーニア高さゲージの使用
バーニア高さゲージの使用は次のとおりです:
- バーニアの高さのゲージが度量衡学または金属加工の縦の間隔を定めるか、または測定するのに使用されている。
- バーニア高さゲージは、通常、花崗岩の表面板上で測定されるか、または基準面から離れた特性を測定するために測定されます。
- 通常、スクライバ、テストインジケータ、タッチプローブ、またはCMMスタイルのプローブを使用して測定されたフィーチャを検出します。
- 高さゲージは、角度と平坦度を測定するために使用されます。
- 物体の真直度、直角度、垂直度を測定するためにも使用されます。
結論
さて、バーニア高さゲージについての疑問をすべてクリアしていただければ幸いです。 あなたはまだ”バーニア高さゲージ”についての疑問を持っている場合は、私たちに連絡するか、コメントで尋ねることができます。
